¿Por qué los cables de acero de los tensores horizontales por gravedad HGTU se rompen con frecuencia? Análisis de causa raíz y lista de verificación práctica

2026-07-08 0 Déjame un mensaje

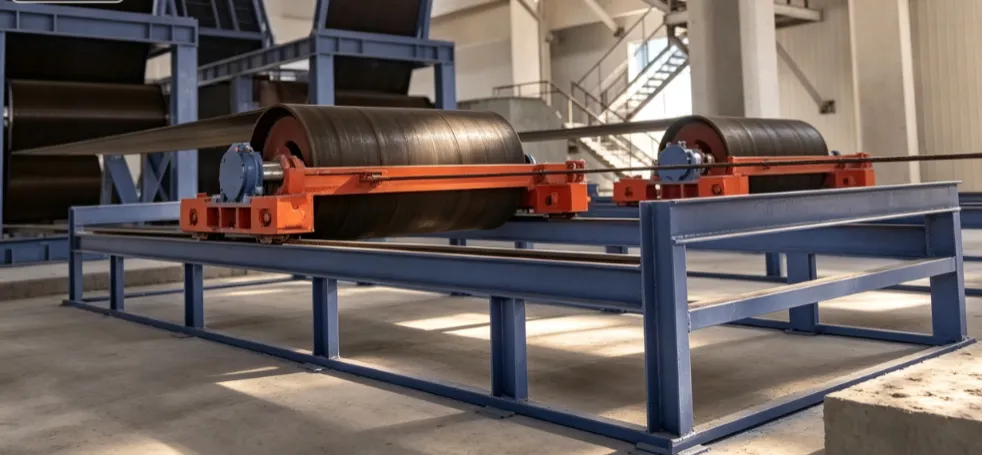

Horizontal Gravity Take-up (HGTU)

En sistemas de manipulación de materiales a granel de servicio pesado, una falla repentina del cable metálico en unRecogida por gravedad horizontal (HGTU)Es extremadamente peligroso. La caída inesperada de un contrapeso que pesa varias toneladas no sólo provoca costosas paradas no planificadas, sino que también plantea riesgos de seguridad catastróficos. ¿Por qué estos cables se rompen con tanta frecuencia? A continuación se muestran las 7 causas principales de fallas y una lista de verificación práctica para la solución de problemas en el sitio.

A.7 Causas principales de falla del cable metálico en tomas horizontales por gravedad (HGTU)

1.Falla por fatiga por flexión

El cable metálico delRecogida por gravedad horizontal (HGTU)está sujeto a tensiones alternas complejas a medida que pasa repetidamente sobre las poleas durante la operación.

Nota: Los alambres del núcleo interno generalmente se desgastan más rápido que los hilos externos. Esta degradación ocurre profundamente dentro de la estructura, haciéndola muy oculta durante las inspecciones básicas de la superficie.

2.Relación de diámetro de polea a cable subóptima (relación D/d)

Los estándares de ingeniería globales (como CEMA) especifican que la relación entre el diámetro de paso de la polea y el diámetro nominal del cable (D/d) debe ser al menos de 20:1 a 40:1. Las poleas de tamaño insuficiente obligan al cable a formar un radio excesivamente estrecho, acelerando la fatiga por flexión a un ritmo exponencial.

3.Factor de seguridad insuficiente y anomalías de tensión

El factor de seguridad de tracción para cables de recogida en transportadores de manipulación de materiales a granel nunca debe ser inferior a 5,5. Por el contrario, una tensión insuficiente provoca que la correa se afloje durante el arranque o la parada, generando cargas de choque dinámicas masivas que rompen la cuerda.

4.Desgaste mecánico y abrasión interna

Fricción dura y continua entre el cable metálico delRecogida por gravedad horizontal (HGTU)y las ranuras de polea desgastadas o las poleas deflectoras desalineadas reducen constantemente el área de la sección transversal metálica y comprometen su capacidad de carga general.

5.Corrosión en ambientes hostiles

En entornos mineros húmedos, a cielo abierto o químicamente agresivos, la humedad y los elementos corrosivos provocan corrosión por picaduras en la superficie del metal. Esto no solo reduce el área de carga, sino que también crea graves puntos de concentración de tensiones que aceleran el agrietamiento por fatiga.

6.Lubricación inadecuada

Sin la aplicación regular de lubricantes para cables de alta penetración, los cables de acero internos experimentan una fricción seca severa bajo carga, lo que crea un calor intenso localizado, microsoldadura y una rápida degradación del cable.

7. Cargas de choque severas y frecuentes

Los arranques abruptos del transportador, las secuencias de frenado de emergencia o el atasco repentino de material en los conductos generan tensiones máximas instantáneas. Estas cargas de choque transitorias pueden multiplicarse fácilmente más allá de la resistencia a la rotura real delRecogida por gravedad horizontal (HGTU)cuerda de alambre.

B. Lista de verificación en sitio del ingeniero de mantenimiento

Artículo de inspección	Estándar industrial y especificación técnica	Importancia y propósito
Inspección periódica integral	Inspección visual y táctil combinada	Concéntrese en los cables rotos, la corrosión por picaduras y la deformación localizada para evitar la rotura repentina de la cuerda.
Medición de pérdida de diámetro exterior	10%Pérdida de diámetro por desgaste real < 10%	Según ISO 4309, la cuerda debe ser reemplazada inmediatamente si la reducción del diámetro es ≥ 10%
Verificación del diámetro de la polea	Relación D/d ≥ 20:1 (se recomienda 30:1)	Aumentar el diámetro de la polea puede prolongar significativamente la vida útil del cable
Validación del factor de seguridad	Factor de seguridad ≥ 5,5	Garantiza que la resistencia verificada del cable metálico satisfaga el funcionamiento normal, así como las condiciones de arranque y parada.
Implementación de lubricación estándar	Grasa especializada para cables metálicos de alta penetración	Minimiza la fricción interna y sella la humedad. La lubricación es una tarea fundamental de mantenimiento.
Inspección de poleas y canal guía	Inspeccionar si hay desgaste de ranura y desalineación.	La deformación de la ranura (como el desgaste en forma de V) pellizcará el cable, lo que provocará un desgaste excéntrico acelerado.
Monitoreo del carro de recogida	Asegúrese de que la pista de desplazamiento esté completamente libre de atascos mecánicos.	El atasco mecánico obligará directamente al cable a soportar varias veces su carga de diseño.
Establecimiento de registros operativos	Registre las fechas de instalación, la progresión del recuento de cables rotos y los intervalos de reemplazo	Capacita al equipo técnico para identificar patrones cíclicos e implementar mantenimiento predictivo.

C. Conclusión y recomendaciones de expertos

1. Fallas frecuentes del cable metálico enRecogida por gravedad horizontal (HGTU)rara vez es un accidente aleatorio; generalmente es el resultado combinado de una selección inicial inadecuada (como poleas de tamaño insuficiente y un factor de seguridad insuficiente) y una falta de mantenimiento de rutina adecuado.
2. Como fabricante profesional profundamente especializado en componentes centrales y transportadores para minería de alta capacidad y servicio pesado, Baoding Ruileier Conveyor Equipment Manufacturing Co., Ltd. se dedica a optimizar los sistemas de recogida para clientes mineros globales. Proporcionamos:

· Verificación de tensión del sistema de recogida y evaluación de fatiga.

· Selección y combinación de alta compatibilidad de

cables de acero y componentes de poleas

·Consulta Técnica sobre el Ciclo de Vida Completo del Tensado

Montaje del dispositivo

Si su transportador tiene problemas de rotura del cable metálico, comuníquese con elRui Le'erEquipo de servicio técnico internacional para una evaluación técnica gratuita y soluciones personalizadas.
